弄清楚拉力试验机的三大主要系统结构再买拉力机

时间:2021-2-19 17:23:01 | 阅读::

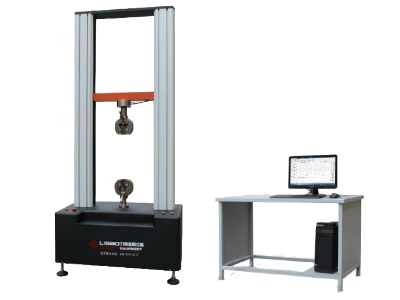

拉力试验机是由测量系统、驱动系统、控制系统及电脑(电脑系统型拉力试验机)等结构组成。是现代电子技术与机械传动技术相结合的产物,是充分发挥了机电各自特长而构成的大型精密测试仪器,可对各种材料进行拉伸、压缩、弯曲、剥离、剪切等多项性能试验,且有测量范围宽、精度高、响应快等特点。工作可靠,效率高,可对试验数据进行实时显示记录、打印。

拉力试验机的三大主要系统结构有哪些

 一、拉力试验机的测量系统

拉力试验机的测量系统是由力值的测量、形变的测量与横梁位移的测量组成。

力值的测量通过测力传感器、放大器和数据处理系统来实现测量,最常用的测力传感器是应变片式传感器。

形变的测量通过形变测量装置来测量,它是用来测量试样在试验过程中产生的形变。该装置上有两个夹头,经过一系列传动机构与装在测量装置顶部的传感器连在一起,当两夹头间的距离发生变化时,传感器就会有脉冲信号输出。再由处理器对此信号进行处理,就可以得出试样的变形量。

横梁位移的测量其原理同变形测量大致相同,都是通过测量传感器的输出脉冲数来获得横梁的位移量。

二、拉力试验机的驱动系统

拉力试验机的驱动系统主要是用于试验机的横梁移动,其工作原理是由伺服系统控制电机,电机经过减速箱等一系列传动机构带动丝杆转动,从而达到控制横梁移动的目的。通过改变电机的转速,可以改变横梁的移动速度。

三、拉力试验机的控制系统

拉力试验机的控制系统就是控制试验机运作的系统,人们通过操作台可以控制试验机的运作,通过显示屏可以获知试验机的状态及各项试验参数,若该机带有电脑的话,也可以由电脑实现各项功能并进行数据处理分析、试验结果打印。试验机同电脑之间的通信一般都是使用RS232串行通信方式,它通过计算机背后的串口(COM口)进行通信,此技术比较成熟、可靠,使用方便。



以上就是关于拉力试验机的三大主要系统结构简单介绍,弄清楚这些结构在购买拉力机的过程中可以帮助您找到适合的拉力试验机检测设备。

江苏力高检测设备有限公司是一家集自主研发、生产制造与经营为一体的专业拉力试验机检测设备的制造商。多年来一直致力于力学检测设备、环境检测设备、及非标检测设备等品质测试仪器的研发与生产,欢迎咨询!
