简要介绍电子拉力测试仪的结构和测试原理及使用方法

时间:2021-2-1 17:09:36 | 阅读::

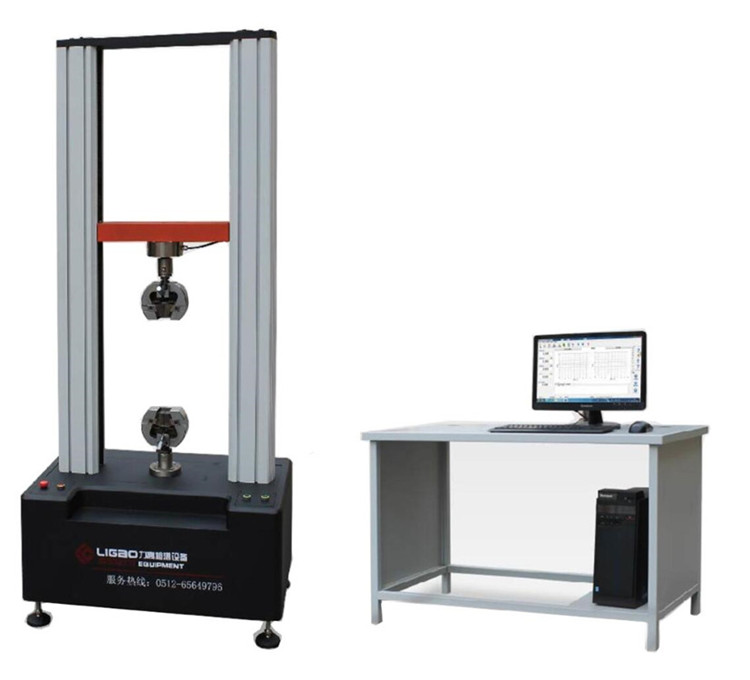

江苏力高HF系列电脑拉力试验机,外观美观大方,新颖。采用交流伺服调速系统,配有力敏元件和伸长自动跟踪装置,滚珠导套为导向,同步轮为驱动,工作稳定。电气设备利用PC机及接口板进行数据采集、保存、处理及打印试验结果,可计算出材料的最大受力、屈服力、平均剥削力和最大变形等基本物理性能参数。测试时,微机实时采集力值及变形信号,软件显示“力值-位移”曲线,测试结束后自动计算、保存参数,并可打印出用户要求的报表格式。

 简要介绍电子拉力测试仪的结构和测试原理及使用方法

一,牵引机测量原理。

拉力试验机力值的测量是通过测力传感器、扩大器和数据处理系统来完成的。由数据力学可知,在小变形条件下,弹性元件中某一点的应变ε与弹性元件所受的力成正比,也是弹性元件的变体。就拿s型测试机传感器来说,当传感器受到拉伸力的影响时,由于弹性元件表面贴上了应变片电动拉伸试验机,因此应变片被连接到测试电路中,这样,由于弹性元件的应变与外力p成正比,就可以通过测试电路,通过测试它的输出电压,然后测出力的大小。

形变的测量通过形变测量装置进行测量,它是在试验过程中对试件发生形变的测量。这个装置有两个夹头,通过一系列传记构型与一个安装在测量装置顶部的光电编码器相连,当两个夹头之间的间隔发生转换时,驱动光电编码器的轴扭转,光电编码器将产生脉冲旌旗灯输出。再次由处理人对此旌旗灯号进行处理,即可得到试样的变形量。

横梁位移的测量原理与形变测量基本相同,都是通过测量光电编码器的输出脉冲数来获得横梁的位移。



二,拉力试验机的结构原理。

该机由测力传感器、变送器、单片机、负载驱动机构等组成,采用机电一体化设计。采用无级变速电机,可实现高精度电子调速。整体构件之间采用插接方式进行连接。落地模型,造型涂装都充分考虑到现代工业设计、人体工学之相关原理。

三,拉力机机的功能和作用。

单片机控制测试全过程,数显力和位移值,可直接显示拉伸强度和伸长量,并可实现顶负荷也定位位移,可选配单片机打印机打印数据。

四,拉力试验机的基本操作程序。

上机→选择测试项目→设定测试参数→开始测试待机→装夹试件→开始测试→测试结束→自动回位→发送测试数据→显示测试结果曲线→测试结果储存→按需输出测试结果曲线。
